Ο κινεζικός κατασκευαστής εκπαιδευτικού και ερευνητικού εργαστηριακού εξοπλισμού Micronewton Technology Development παρέδωσε ένα εργαστηριακό σύστημα πολλαπλών πηγών ενέργειας σε ένα μη ανακοινωθέν ερευνητικό ίδρυμα στην Κίνα. Το σύστημα έχει σχεδιαστεί για πανεπιστημιακή διδασκαλία και έρευνα σε αντλίες θερμότητας, ηλιακή ενέργεια και αποθήκευση θερμότητας.
H εγκατάσταση

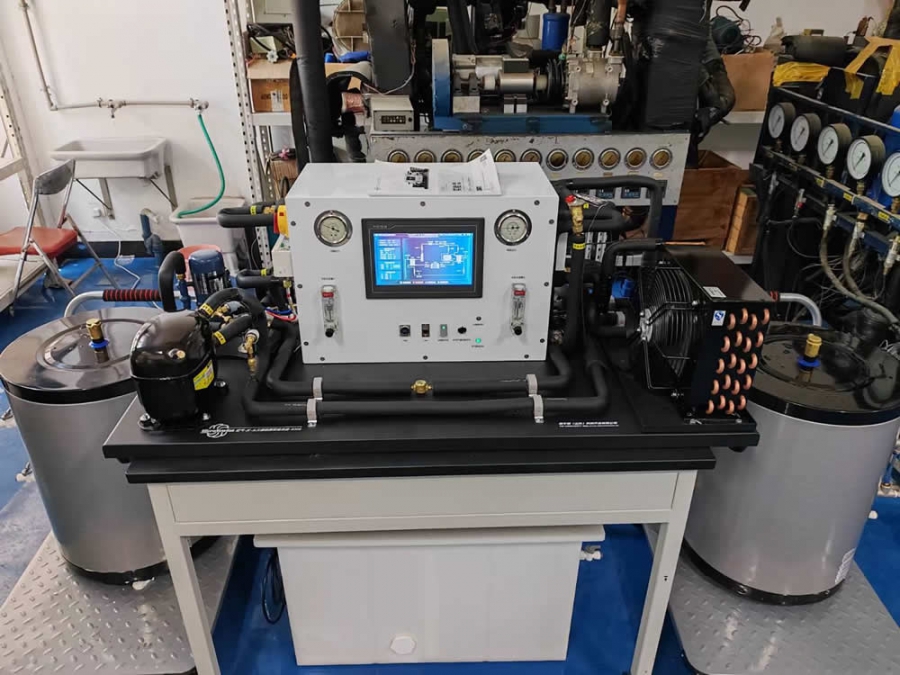

Στο κέντρο της εγκατάστασης βρίσκεται η συσκευή εναλλαγής θερμότητας νερού-αέρα R306 της εταιρείας, μια πειραματική πλατφόρμα αντλίας θερμότητας που επιτρέπει στους χρήστες να εναλλάσσονται μεταξύ συνθηκών λειτουργίας πηγής αέρα, πηγής νερού και προσομοίωσης πηγής εδάφους σε έναν ενιαίο πάγκο δοκιμών.
Το σύστημα λειτουργεί με κύκλο ψύξης συμπίεσης ατμών και χρησιμοποιεί 1,1,1,2-τετραφθοροαιθάνιο (R134a) ως ψυκτικό μέσο. Ο συμπιεστής του έχει ονομαστική ισχύ 276 W, ενώ το σύστημα έχει δηλωμένη ψυκτική ικανότητα 304,8 W.
Ο πάγκος δοκιμών ενσωματώνει έναν εξατμιστή πτερυγίων και σωλήνων για λειτουργία πηγής αέρα, έναν εναλλάκτη θερμότητας πλάκας για λειτουργία πηγής νερού και μια μονάδα προσομοίωσης πηγής εδάφους με ρυθμιζόμενη ηλεκτρική θέρμανση.
Ο προσομοιωτής πηγής νερού διαθέτει ρυθμιζόμενο θερμαντήρα με ονομαστική ισχύ από 0 W έως 2.000 W, ενώ ο προσομοιωτής πηγής εδάφους έχει ρυθμιζόμενη ισχύ έως 1.200 W. Αυτά τα εξαρτήματα επιτρέπουν στους ερευνητές να μεταβάλλουν τις θερμοκρασίες στην πλευρά της πηγής και να αξιολογούν τις επιπτώσεις τους στην απόδοση της αντλίας θερμότητας.
Η πλατφόρμα μετρά την πίεση, τη θερμοκρασία και τη ροή του ψυκτικού, καθώς και τη θερμοκρασία του νερού, τη ροή του νερού και την κατανάλωση ηλεκτρικής ενέργειας του συμπιεστή. Σύμφωνα με τον κατασκευαστή, οι μετρήσεις μπορούν να χρησιμοποιηθούν για τον προσδιορισμό του συντελεστή θερμαντικής απόδοσης (COP), την ανάλυση των λόγων συμπίεσης και τη σύγκριση της απόδοσης της αντλίας θερμότητας σε διαφορετικές θερμοκρασίες εξάτμισης και συμπύκνωσης.
Το σύστημα R306 έχει επιφάνεια μεταφοράς θερμότητας συμπύκνωσης 0,47 m². Οι περιοχές μεταφοράς θερμότητας στην πλευρά της πηγής είναι 4,5 m² για τον αέρα, 0,47 m² για το νερό και 1,8 m² για την προσομοιωμένη πηγή εδάφους. Η μέγιστη δηλωμένη θερμοκρασία εξόδου νερού είναι 75 C.
Ο εξοπλισμός προορίζεται κυρίως για πανεπιστημιακή διδασκαλία και ενεργειακή έρευνα και όχι για θέρμανση εμπορικών κτιρίων. Η ευρύτερη εργαστηριακή εγκατάσταση, ωστόσο, εκτείνεται πέρα από τον πάγκο δοκιμών αντλίας θερμότητας. Η MicroNewton δήλωσε ότι συνδυάζει ηλιακούς συλλέκτες, θερμική αποθήκευση αλλαγής φάσης, μονωμένη αποθήκευση ζεστού νερού, πρόσθετους εναλλάκτες θερμότητας, αντλίες κυκλοφορίας και ένα κεντρικό σύστημα συλλογής και ελέγχου δεδομένων.
Η διαμόρφωση επιτρέπει στους ερευνητές να διερευνήσουν τις αλληλεπιδράσεις μεταξύ της ηλιακής παραγωγής, των αντλιών θερμότητας, της θερμικής αποθήκευσης και της ζήτησης ενέργειας. Τα πειράματα μπορούν να περιλαμβάνουν θέρμανση με ηλιακή υποβοήθηση από αντλίες θερμότητας και τη συντονισμένη λειτουργία αντλιών θερμότητας και θερμικής αποθήκευσης.
